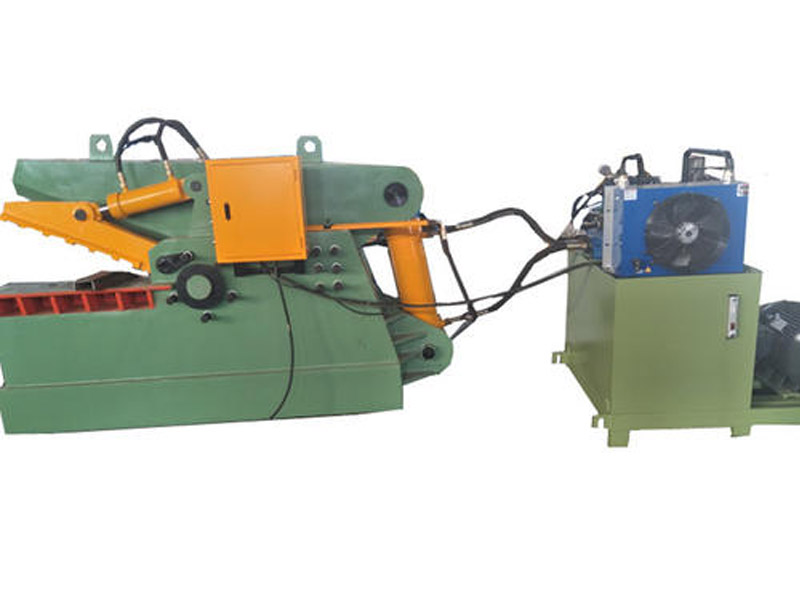

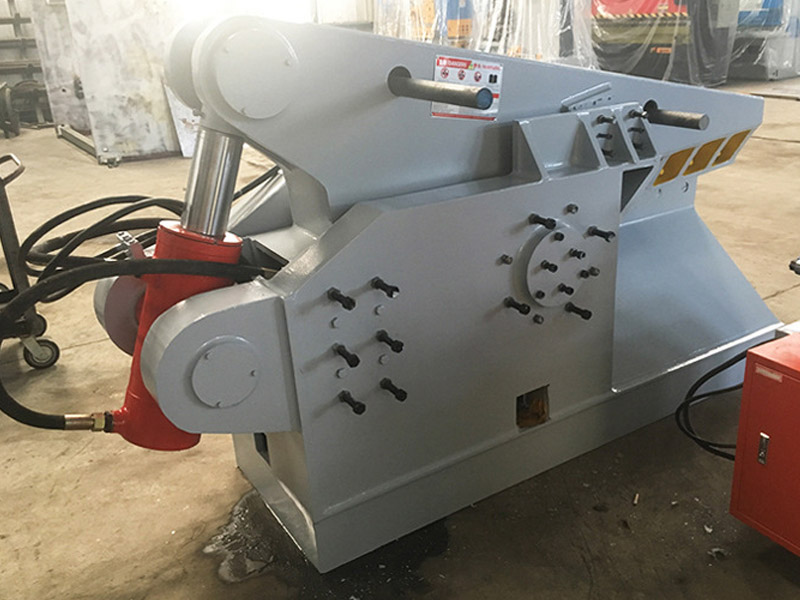

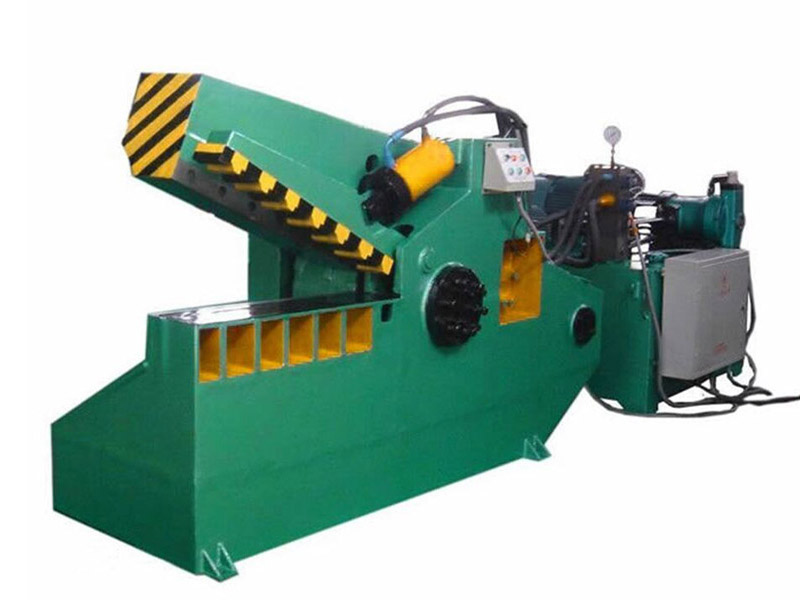

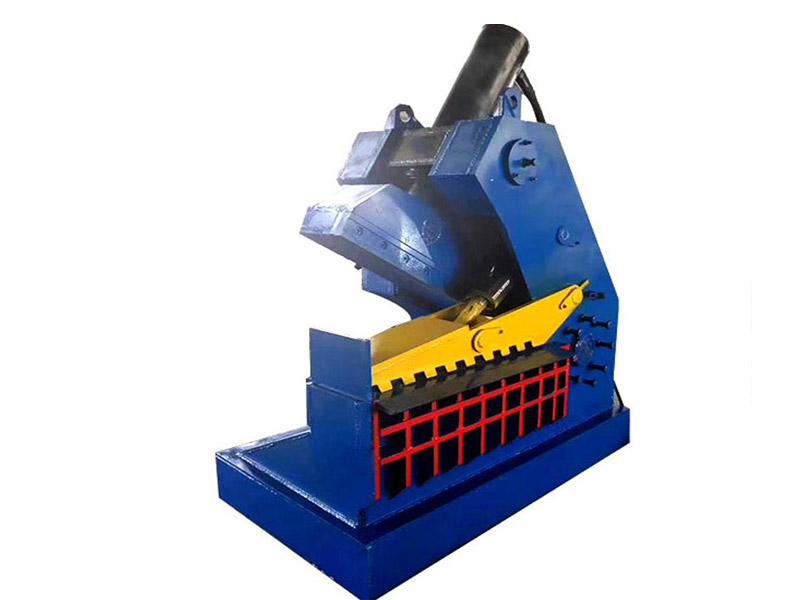

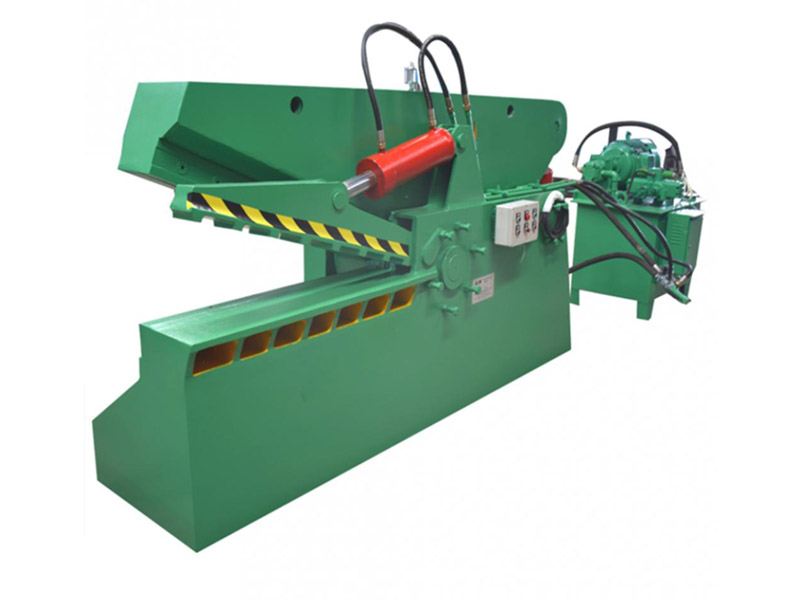

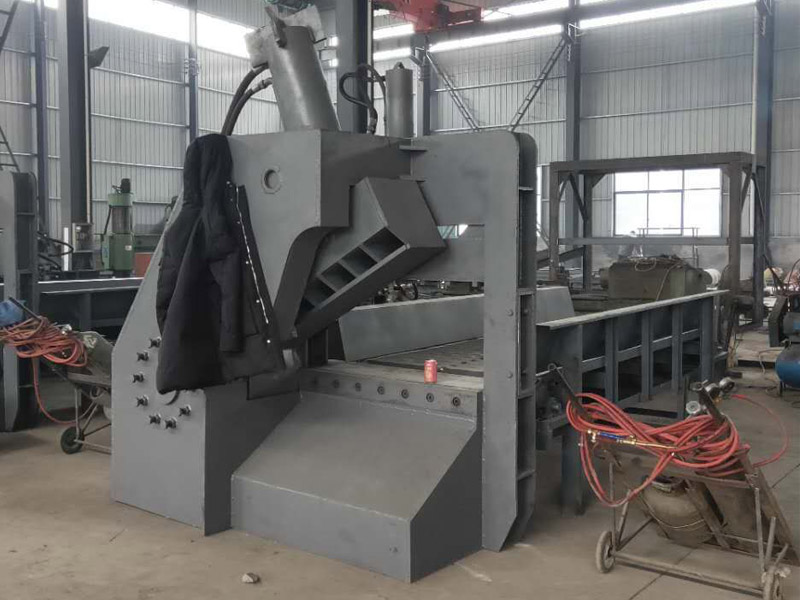

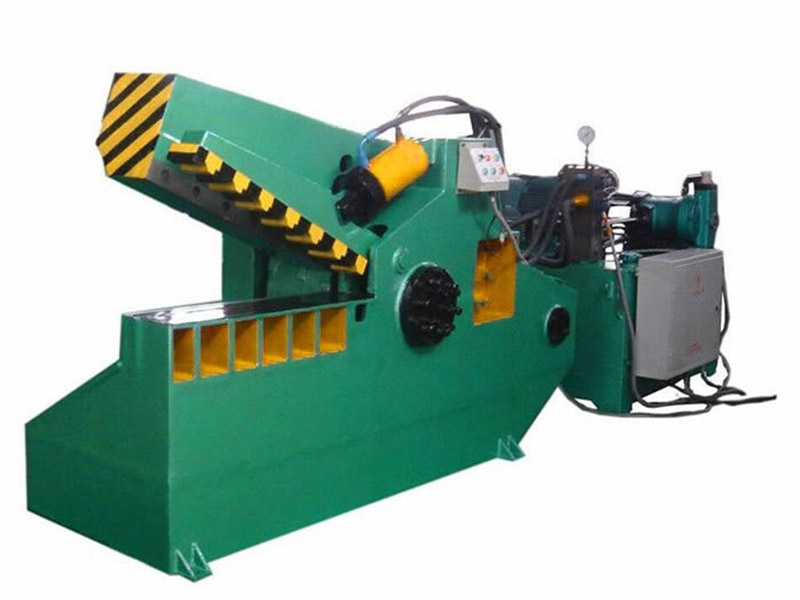

鳄鱼剪

产品概述:鳄鱼剪以其结构原理类似鳄鱼上下鳄而得名,由于该机设计结构简单、故障率低、剪切压力大、维护成本低的优势而得到市场的一致认可被广泛应用于对圆钢、方钢、角钢、工字钢、板钢、钢管等废料的冷态剪切,热轧小型钢的定尺剪断,轧钢厂型钢定尺剪断,废钢筋、小型压块、钢板、冶金炉料重废的剪切加工。在工作原理上通过液压泵提供压力驱动液压缸形成杠杆压力,通过预压锁紧后通过主压力缸作用在动刀和定刀的剪切压力下实现截断作业。

产品别名:鳄鱼式剪切机、鳄鱼剪刀、鳄鱼式截断机

24小时咨询热线
0371-64561598

液压剪切机
产品描述

产品介绍

鳄鱼式液压剪切机为通用式金属截断设备,该机主要通过主液压缸和辅助液压缸实现对多种物料的预压截断作业从而应用于冶金炉料的粗碎及重废炉料的剪切破碎、型材加工过程的定尺截断、冶金加工中废料的处理等,由于该类设备相对于龙门式剪切机结构简单、成本低、使用维护技术门槛低的优势被广泛应金属剪切行业。在设备型号上我公司鳄鱼剪按照刀片长度分为:400mm、600mm、700mm、800mm、1000mm、1200mm、1600mm、1800mm八个等级,按照设备剪切力从63吨至500吨分为九个等级可为不同客户提供完善的设备选型方案。

结构原理

鳄鱼剪在结构上为上下鳄对剪结构,在工作原理上通过液压泵驱动形成压力,在电磁换向阀及油路的控制作用下实现对油缸的抬升和收缩,通过杠杆原理在油缸的推升压力下实现上鳄下压辅助锁紧油缸将物料进行预压锁紧后在主油缸的不断推升作用下上鳄动刀与下鳄定刀实现交互剪切从而将进入切口的物料剪断。


产品特点

1.本设备主要用于废旧物资回收加工行业,中小型钢厂对各种断面形状如圆钢、方钢、槽钢、角钢、工字钢、钢板、钢管等废金属的冷态剪断。
2.本设备采用液压传动。与机械传动式剪断机相比,具有体积小、重量轻、惯性小、噪音低、动作平稳、操作使用安全,易于实现过载保护。
3.本设备具有手动、自动功能。操作控制方便、简单,剪刀口在工作过程中的任何位置都能剪切和停止。并可根据被剪物料的大小,任意控制剪切口的大小,以取得高的工作效益。
4.本设备技术参数合理,适用范围广,耗能低,广泛应用于废金属回收加工业、中小型炼钢厂的金属剪断,为回炉冶炼提供炉料。

技术参数

剪切力(TON)

压料力(TON)

刀口长度(MM)

张口(MM)

每分钟可剪切次数(/))

主要被切材料

尺寸(MM)

机器总功率(KW)

操作

方式

QWB43-63

63

16

600

280

9-16

30X30

7.5

人工送料单动或联动

QSWB-100

100

16

600

280

9-16

40X40

11

QWB43-120

120

20

600

280

9-16

45X45

15

QWB43-160

160

25

700

320

9-16

55X55

18.5

QWB43-200

200

25

800

380

9-16

65X65

22

QWB43-250

250

26

1000

480

9-16

70X70

30

QWB43-315

315

42

1200

520

8-16

80X80

37

QWB43-400

400

42

1500

700

8-16

90X90

44

QWB43-500

500

42

1800

900

8-16

100X100

44
