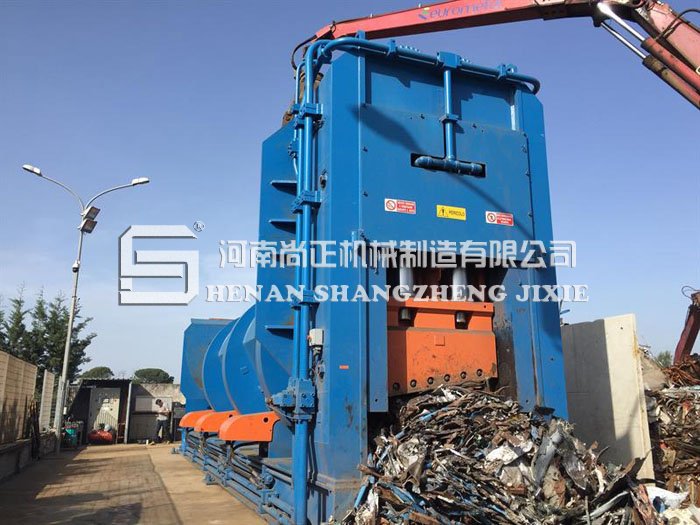

龙门剪液压系统的组成及各个组成单元的功能说明
发布时间:2018-12-01 浏览:35
   在龙门剪动力系统及控制系统上我们通常采用液压、机电相融合从而实现液压系统的高效率稳定作业,今天我们主要以液压系统为主为您讲解龙门剪中液压系统的组成部分及各部分功能说明。液压系统是一种以油液作为工作介质,利用油液的压力能并通过控制阀门等附件操纵液压执行机构工作的整套装置,包括动力元件、执行元件、控制元件、辅助元件(附件)和液压油。原动机的输出特性往往不能和执行机构的要求(力,速度,位移)理想匹配。因此,就需要某种传动装置,将原动机的输出量进行适当变换,使其满足工作机构的要求。液压系统就是用液压原理来实现这种变换功能的装置。 液压系统分为四部分组成:
1.动力元件——液压泵:液压泵是把机械能转化为液压能的装置。通过内燃机或电机提供给液压泵一定的转速和功率,然后由泵输出一定流量和压力的液压油。 液压泵为容积式泵,在不改变泵排量的情况下,每转排出的油是一定的。排量:每转一转所排出的液压油的容积。用q表示。单位ml(毫升) 泵的流量为泵的排量与输入转速的乘积。Q=q×n 液压泵按结构形式分为齿轮泵、叶片泵、柱塞泵。液压泵按变量形式分为定量泵和变量泵。齿轮泵和叶片泵为定量泵。柱塞泵可做为定量泵或变量泵。
2、执行元件——液压缸和液压马达:把液压能转化为机械能的装置。分为液压油缸和液压马达。通过输入一定压力和流量的液压油,输出一定速度(转速)的力(扭矩)。 对于液压油缸,作直线往复运动,输出力和位移。力(F)=P(压力)×A(作用面积),速度(V)=Q(流量)÷A(作用面积)对于液压马达,作旋转运动,输出扭矩和转动。分为定量马达和变量马达。扭矩(T)=P(压力)× q(排量),转速(n)=Q(流量)÷q(排量),扭矩单位为N·m或kN·m 3.
3、控制元件——液压阀:用于控制油液压力、流动方向和液流速度的控制元件。按功能分为压力阀、流量阀和方向阀。 压力阀有溢流阀、减压阀、顺序阀、平衡阀等。 溢流阀:当阀的进口压力达到调定压力值时,液压油从出口流出,保证进口压力维持为调定的压力。 流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
4、辅助元件——辅助元件:包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。 5、液压油: 液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。
